KWALIFIKACJA ELM6 - CZERWIEC 2019



PYTANIE NR 13.

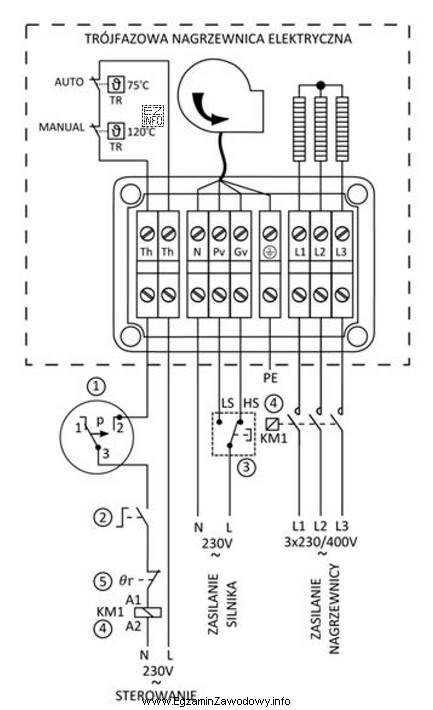

Podłączenie trójfazowej nagrzewnicy elektrycznej, której schemat przedstawiono na rysunku wymaga zasilenia nagrzewnicy napięciem trójfazowym 3 x 230/400 V, obwodu sterowania napięciem
Podłączenie trójfazowej nagrzewnicy elektrycznej, której schemat przedstawiono
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie widać, że obwód sterowania jest zasilany z jednej fazy (L) i neutralnego (N), co wskazuje na napięcie jednofazowe 230 V. Ponadto, cewka stycznika KM1 jest również zasilana napięciem jednofazowym 230 V, co jest zgodne z oznaczeniami na schemacie (A1 do L, A2 do N).
