KWALIFIKACJA ELM4 - CZERWIEC 2023

PYTANIE NR 27.
Pomiar którego parametru wyłącznika RCD został przedstawiony na schemacie?

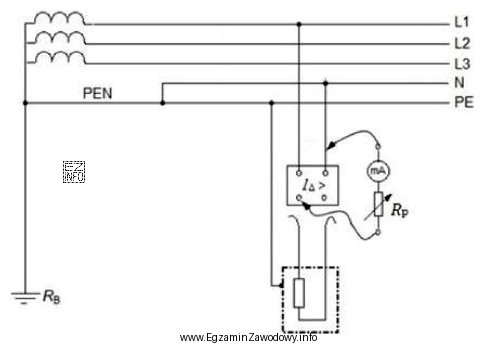

Ilustracja przedstawia schemat elektryczny związany z pomiarem parametrów wyłącznika różnicowoprądowego (RCD).
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Pomiar prądu różnicowego dotyczy wartości prądu upływu, przy którym wyłącznik RCD powinien zadziałać. Na schemacie pomiarowym taki test polega na wywołaniu kontrolowanego prądu różnicowego i jego odczycie. Pozostałe odpowiedzi opisują inne badania instalacji lub inne parametry RCD.

Pełne wyjaśnienie:

Wyłącznik RCD (różnicowoprądowy) działa, gdy wykryje różnicę między prądem płynącym przewodem fazowym a prądem wracającym przewodem neutralnym. Ta różnica to prąd różnicowy (w praktyce związany z prądami upływu do ziemi lub przez ciało człowieka). Jeżeli na schemacie pokazano układ, w którym przyrząd pomiarowy wymusza kontrolowany prąd upływu/różnicowy i rejestruje jego wartość, to przedstawiono pomiar natężenia prądu różnicowego.

Odpowiedź "Natężenia prądu różnicowego." jest poprawna, ponieważ opisuje parametr bezpośrednio związany z zasadą działania RCD i typowym testem wykonywanym testerem RCD: wywołuje się prąd różnicowy i sprawdza, przy jakiej jego wartości następuje zadziałanie (lub czy zadziała przy wartości znamionowej).

Dlaczego pozostałe odpowiedzi są niepoprawne:

  • "Rezystancji izolacji." – to pomiar stanu izolacji przewodów/urządzeń (np. między żyłami a PE). Nie jest to parametr wyłącznika RCD i zwykle wykonuje się go inną funkcją miernika (megomomierzem).
  • "Natężenia prądu obciążenia." – dotyczy prądu pobieranego przez odbiornik w normalnej pracy. RCD nie jest dobierany ani testowany przez pomiar prądu obciążenia, tylko przez reakcję na prąd różnicowy.
  • "Czasu zadziałania." – czas zadziałania RCD jest innym parametrem (czasowym) i wymaga procedury, w której miernik rejestruje czas od wymuszenia prądu różnicowego do rozłączenia. Jeśli na schemacie nie ma toru pomiaru czasu/wyzwolenia, to nie jest to ten pomiar.

Wskazówka egzaminacyjna: w schematach pomiarów RCD zwracaj uwagę, czy przyrząd wymusza prąd upływu/różnicowy (wtedy mowa o prądzie różnicowym), czy dodatkowo mierzy czas do rozłączenia (wtedy chodzi o czas zadziałania). Rezystancja izolacji i prąd obciążenia dotyczą innych badań niż weryfikacja parametru zadziałania RCD.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Wyłącznik RCD to aparat ochronny, który porównuje prąd "wypływający" i "wracający" w obwodzie. Gdy pojawi się różnica (prąd upływu do ziemi), RCD odłącza zasilanie, ograniczając ryzyko porażenia i pożaru. W automatyce spotkasz go m.in. w zasilaniu obwodów pomocniczych.
Prąd różnicowy to różnica między prądem w przewodzie fazowym a neutralnym. Jeśli część prądu "ucieka" do ziemi (np. przez uszkodzoną izolację lub człowieka), pojawia się prąd różnicowy. To właśnie na jego przekroczenie reaguje RCD.
Najczęściej używa się testera RCD lub miernika wielofunkcyjnego. Przyrząd wymusza kontrolowany prąd upływu/różnicowy i sprawdza, czy RCD zadziała oraz przy jakiej wartości. W praktyce dobiera się odpowiedni tryb testu i podłącza przyrząd do badanego obwodu.
Nie bezpośrednio. Rezystancja izolacji ocenia stan przewodów i urządzeń (czy nie ma zawilgocenia, przebicia, starzenia izolacji). Wynik może tłumaczyć niepożądane wyzwalanie RCD, ale nie jest parametrem RCD. To dwa różne badania wykonywane różnymi funkcjami miernika.
W pomiarze prądu różnicowego kluczowy jest odczyt wartości prądu upływu/różnicowego (ile mA). W pomiarze czasu zadziałania kluczowy jest odczyt czasu (ms) od wymuszenia prądu do rozłączenia. Na schemacie zwykle widać, czy rejestrowany jest czas zadziałania.
RCD ma zadziałać przy prądzie upływu, a nie przy "normalnym" prądzie roboczym odbiornika. Prąd obciążenia służy do doboru zabezpieczeń nadprądowych i przewodów, natomiast RCD weryfikuje się przez test prądu różnicowego oraz ewentualnie czasu zadziałania.
Testy wykonuje się m.in. po modernizacji instalacji, po naprawach, przy uruchamianiu nowej maszyny, a także okresowo w ramach przeglądów. W automatyce przemysłowej jest to ważne zwłaszcza tam, gdzie są obwody zasilające urządzenia przenośne lub w wilgotnym środowisku pracy.
Typowe błędy to: mylenie funkcji pomiaru (izolacja vs RCD), nieuwzględnienie, że tester wymusza prąd upływu, oraz automatyczne wybieranie "czasu zadziałania", bo jest popularnym parametrem. Pomaga szukanie na schemacie elementu wymuszającego prąd różnicowy i miejsca odczytu.
Tak. Spadek rezystancji izolacji zwiększa prądy upływu do ziemi. Gdy suma prądów upływu przekroczy próg zadziałania, RCD może wyzwalać, nawet jeśli obciążenie działa "normalnie". Dlatego w diagnostyce często łączy się test RCD z pomiarem rezystancji izolacji.
Ćwicz rozpoznawanie, co mierzy dany schemat: prąd różnicowy, czas zadziałania, ciągłość PE, rezystancję izolacji. Warto przejrzeć instrukcje mierników wielofunkcyjnych i zrozumieć, co oznaczają jednostki (mA, ms, MΩ). Na egzaminie skup się na tym, co jest wymuszane i co jest odczytywane.
info

Około 50% zdających odpowiada poprawnie na to pytanie. trudne

Specjaliści zwracają uwagę: "Pomiar prądu różnicowego dotyczy wartości prądu upływu, przy którym wyłącznik RCD powinien zadziałać."

Źródła:

  • Wikipedia: Residual-current device — https://en.wikipedia.org/wiki/Residual-current_device (dostęp: 2026-02-27)
  • Wikipedia: Insulation resistance — https://en.wikipedia.org/wiki/Insulation_resistance (dostęp: 2026-02-27)
  • Wikipedia: Earth leakage circuit breaker — https://en.wikipedia.org/wiki/Earth_leakage_circuit_breaker (dostęp: 2026-02-27)

Materiały:

  • Instrukcje obsługi mierników wielofunkcyjnych/testerów RCD (procedury pomiaru prądu różnicowego i czasu zadziałania)
  • Materiały dydaktyczne z ochrony przeciwporażeniowej i aparatury zabezpieczającej
  • Dokumentacje techniczno-ruchowe (DTR) maszyn: wymagania dot. zabezpieczeń i prób okresowych
