KWALIFIKACJA BUD14 - WRZESIEŃ 2015



PYTANIE NR 9.

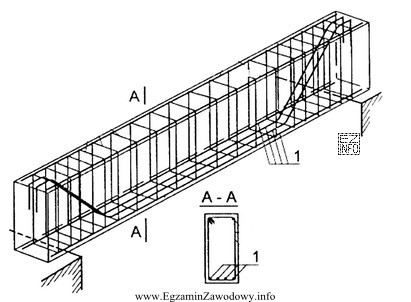

Przedstawiony na rysunku szkielet jest zbrojeniem
Przedstawiony na rysunku szkielet jest zbrojeniem
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na przedstawionym rysunku widać szkielet zbrojenia, który jest typowy dla belki swobodnie podpartej. Belka taka ma podpory na obu końcach, ale nie jest związana z innymi elementami konstrukcyjnymi w sposób sztywny, co różni ją od belki wspornikowej. Zbrojenie płyty stropowej wyglądałoby inaczej, zwykle jest bardziej rozproszone i pokrywa większą powierzchnię. Płyta z żebrami i podciągiem również miałaby inny układ zbrojenia, z wyraźnymi żebrami i podciągami.
