KWALIFIKACJA ELM6 - STYCZEŃ 2024 (test 2)



PYTANIE NR 15.

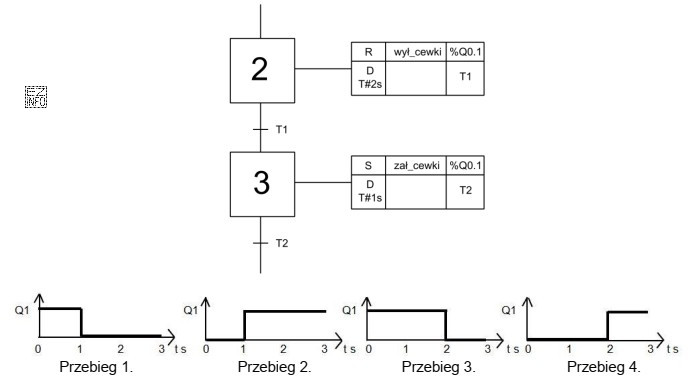

Rysunek przedstawia fragment algorytmu sterowania, przedstawionego za pomocą grafu sekwencji. Wskaż przebieg sygnału na wyjściu Q1 sterownika po wykonaniu przez program działań w krokach 2 i 3, jeżeli na wykresach czas 0 s oznacza początek kroku 2.
Rysunek przedstawia fragment algorytmu sterowania, przedstawionego za pomocą grafu sekwencji.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując fragment algorytmu sterowania przedstawionego na grafie sekwencji, można zauważyć, że w kroku 2 następuje wyłączenie cewki %Q0.1 po upływie czasu T1 równego 2 sekundy. W kroku 3 cewka %Q0.1 zostaje załączona po upływie czasu T2 równego 1 sekundy. Oznacza to, że na wyjściu Q1 sygnał będzie nieaktywny (0) przez 2 sekundy, a następnie aktywny (1) przez kolejną sekundę. Taki przebieg sygnału odpowiada Przebiegowi 4, gdzie sygnał jest nieaktywny przez 2 sekundy, a następnie aktywny przez 1 sekundę.
