KWALIFIKACJA MEC9 - STYCZEŃ 2016

PYTANIE NR 8.

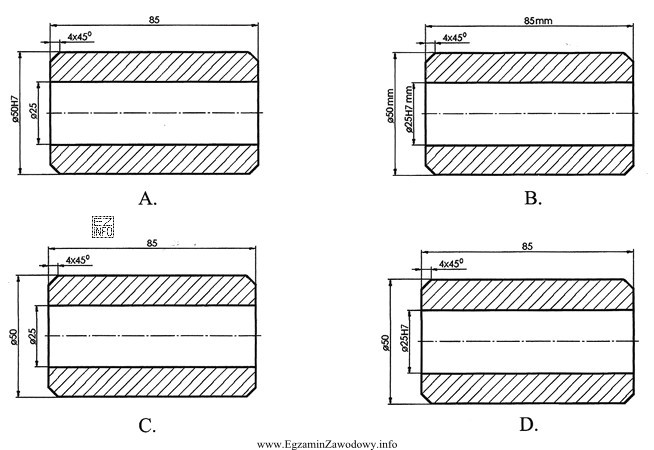

Rysunek tulei z dokładnie wykonanym otworem, który zwymiarowano zgodnie z zasadami rysunku technicznego jest oznaczony literą

Rysunek tulei z dokładnie wykonanym otworem, który zwymiarowano

A.
B.
C.
D.
	Zostaw bez odpowiedzi

Wyjaśnienie poprawnej odpowiedzi:
Rysunek tulei oznaczony literą D jest zgodny z zasadami rysunku technicznego. Na rysunku D podano klasę dokładności otworu oraz prawidłowo oznaczono wymiary zewnętrzne tulei. Rysunek A nie ma podanej klasy dokładności otworu, a klasa dokładności dla wymiaru zewnętrznego tulei jest błędnie oznaczona. Na rysunku B dodano jednostki mm, co jest zbędne, ponieważ wymiary zawsze podajemy w mm. Na rysunku C brakuje klasy dokładności dla otworu.
