KWALIFIKACJA ELM4 - CZERWIEC 2022



PYTANIE NR 15.

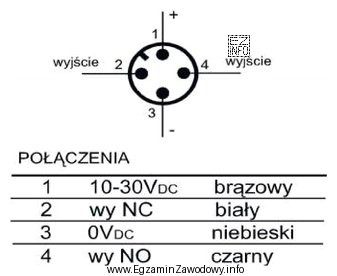

Sterownik PLC posiada wejścia cyfrowe aktywowane stanem wysokim. Które kolory przewodów czujnika zbliżeniowego indukcyjnego należy przygotować, aby wykrycie przez ten czujnik elementu metalowego skutkowało podaniem stanu wysokiego na wejście cyfrowe sterownika PLC?
Sterownik PLC posiada wejścia cyfrowe aktywowane stanem wysokim. Któ
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zgodnie z diagramem połączeń czujnika zbliżeniowego indukcyjnego, przewód brązowy jest używany do podłączenia zasilania 10-30Vdc, przewód niebieski do 0Vdc, a przewód czarny do wyjścia NO (normalnie otwarte), które aktywuje się na stan wysoki przy wykryciu metalu. Te trzy przewody są niezbędne do prawidłowego podłączenia czujnika do sterownika PLC, który reaguje na stan wysoki.
