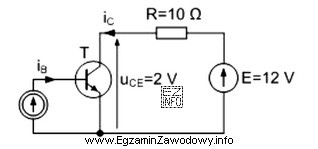

Tranzystor NPN, którego współczynnik wzmocnienia prądowego P=100, pracuje w układzie pokazanym na rysunku. Jaka jest wartość prądu bazy tego tranzystora?
Tranzystor NPN, którego współczynnik wzmocnienia prądowego P=100,
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby obliczyć prąd bazy tranzystora NPN, musimy najpierw wyznaczyć prąd kolektora. Z podanego schematu widzimy, że napięcie na rezystorze R wynosi: E - UCE = 12 V - 2 V = 10 V. Znając wartość rezystora R = 10 Ω, możemy obliczyć prąd kolektora IC:

IC = (E - UCE) / R = 10 V / 10 Ω = 1 A

Mając wartość prądu kolektora i współczynnik wzmocnienia prądowego β = 100, możemy obliczyć prąd bazy IB:

IB = IC / β = 1 A / 100 = 0,01 A = 10 mA

Zatem prąd bazy tranzystora wynosi 10 mA, co potwierdza poprawność odpowiedzi podanej w kluczu.
