KWALIFIKACJA ELM4 - CZERWIEC 2023



PYTANIE NR 12.

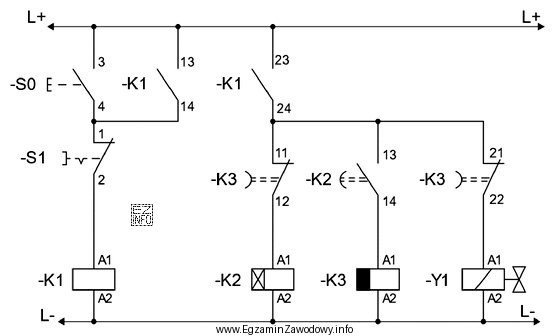

Układ sterowania po naciśnięciu przycisku S0 powinien cyklicznie włączać/wyłączać cewkę elektrozaworu Y1 w odstępach 30 sekundowych. Jedną z możliwych przyczyn niewyłączenia cewki Y1 po 30 sekundach od naciśnięcia przycisku S0 jest uszkodzenie
Układ sterowania po naciśnięciu przycisku S0 powinien
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie schematu elektrycznego, zestyk -K3:21-22 jest zestykiem normalnie zamkniętym, który powinien otworzyć się po załączeniu przekaźnika K3, co spowodowałoby wyłączenie cewki Y1. Jeśli zestyk -K3:21-22 jest uszkodzony i pozostaje zamknięty, cewka Y1 nie zostanie wyłączona, nawet po załączeniu przekaźnika K3. Pozostałe odpowiedzi nie pasują do opisanego problemu, ponieważ zestyk -K1:13-14 jest zestykiem normalnie otwartym przekaźnika K1, przycisk -S1 nie jest zaangażowany w wyłączanie cewki Y1, a uszkodzenie samej cewki -K1 nie spowodowałoby problemu z wyłączeniem cewki Y1.
