KWALIFIKACJA ELM6 - CZERWIEC 2022



PYTANIE NR 24.

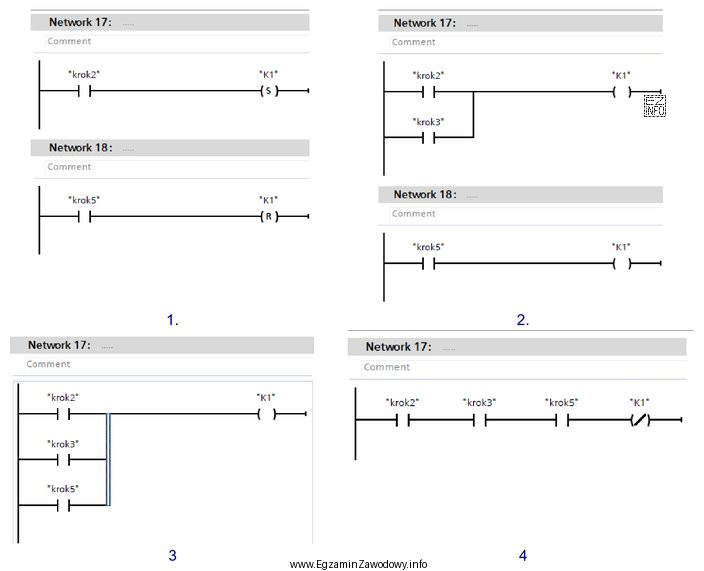

Urządzenie sterowane za pomocą PLC realizuje proces produkcyjny w 5 krokach. Stycznik K1 podłączony do wyjścia Q0.1 sterownika powinien być załączony tylko w krokach 2, 3 i 5. Który fragment programu prawidłowo realizuje sterowanie stycznikiem K1?
Urządzenie sterowane za pomocą PLC realizuje proces produkcyjny w 5
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując dostarczone schematy, stycznik K1 powinien być załączony w krokach 2, 3 i 5. Odpowiedź 3 pokazuje, że stycznik K1 jest załączony w krokach 2, 3 i 5, co jest zgodne z wymaganiami zadania. Pozostałe odpowiedzi nie spełniają tego kryterium, ponieważ nie obejmują wszystkich wymaganych kroków lub obejmują dodatkowe kroki, w których stycznik nie powinien być załączony.
