KWALIFIKACJA ELM6 - STYCZEŃ 2022 (test 3)



PYTANIE NR 35.

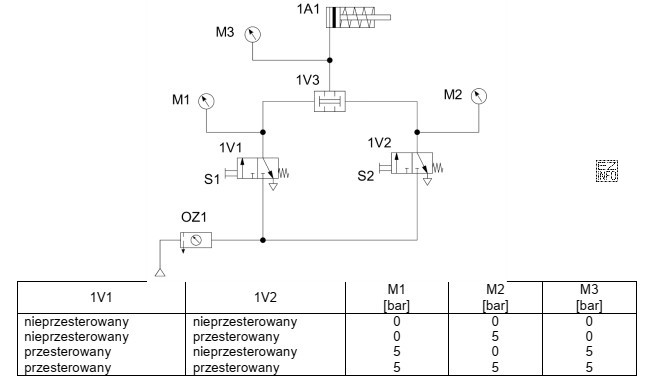

W celu zdiagnozowania usterki w układzie pneumatycznym, przedstawionym na schemacie, wykonano pomiary ciśnienia powietrza przy różnych stanach zaworów 1V1 i 1V2. Na podstawie podanych wyników pomiarów wskaż, który element jest uszkodzony.
W celu zdiagnozowania usterki w układzie pneumatycznym, przedstawionym na
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując schemat i wyniki pomiarów ciśnienia, można zauważyć, że ciśnienie w M3 jest zawsze równe 0 bar, niezależnie od stanu zaworów 1V1 i 1V2. Oznacza to, że zawór 1V3, który jest odpowiedzialny za przepływ powietrza do M3, nie działa prawidłowo, gdyż nie przepuszcza powietrza niezależnie od konfiguracji innych elementów układu.
