KWALIFIKACJA ELE5 - PAŹDZIERNIK 2016



PYTANIE NR 38.

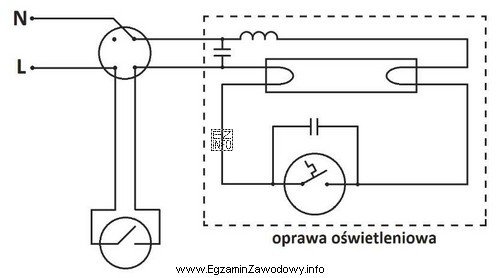

W instalacji elektrycznej, której schemat przedstawiono na rysunku, po załączeniu napięcia łącznikiem elektrody świetlówki się żarzyły i nie nastąpił jej zapłon, a po zdemontowaniu zapłonnika nastąpił zapłon świetlówki. Jaki jest stan techniczny urządzeń wchodzących w skład oprawy oświetleniowej?
W instalacji elektrycznej, której schemat przedstawiono na rysunku, po
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Z opisu sytuacji wynika, że po załączeniu napięcia elektrody świetlówki się żarzyły, co oznacza, że dławik jest sprawny i dostarcza napięcie do świetlówki. Jednak świetlówka nie zapaliła się, co wskazuje na problem z zapłonem, który jest zadaniem zapłonnika. Po zdemontowaniu zapłonnika świetlówka zapaliła się, co potwierdza, że zapłonnik był uszkodzony i uniemożliwiał zapłon. Świetlówka musi być sprawna, ponieważ po usunięciu uszkodzonego zapłonnika zapaliła się.
