W instalacjach niskiego napięcia selektywność (stopniowanie) zabezpieczeń ma na celu ograniczenie zasięgu wyłączenia: zwarcie w jednym obwodzie (np. gniazd jednofazowych) powinno spowodować zadziałanie zabezpieczenia tego obwodu, bez wyłączania zabezpieczeń "wyżej" w rozdzielnicy.
W zadaniu obwód gniazd jest chroniony wyłącznikiem nadprądowym o charakterystyce B i prądzie znamionowym 20 A. Dodatkowo podano zmierzoną impedancję pętli zwarcia ZL-N, co w praktyce bywa wykorzystywane do oceny warunków zwarciowych i skuteczności samoczynnego wyłączenia. Jednak samo zachowanie selektywności pomiędzy wyłącznikiem nadprądowym a bezpiecznikiem topikowym nie wynika wyłącznie z ZL-N i prądu znamionowego, lecz z porównania charakterystyk czasowo-prądowych oraz (najczęściej) danych producenta w postaci tabel selektywności/koordynacji.

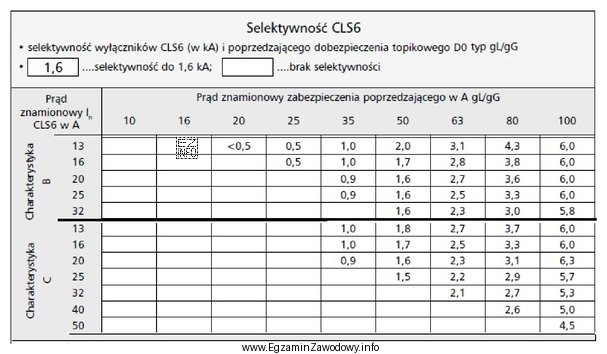

Odpowiedź "63 A" jest właściwa, ponieważ wskazuje najmniejszy prąd znamionowy zabezpieczenia topikowego poprzedzającego, dla którego producent (wg przywołanej tabeli) gwarantuje selektywność z wyłącznikiem B20 w rozpatrywanym zakresie prądów zwarciowych. W praktyce zbyt mały bezpiecznik poprzedzający może zadziałać razem z B20 lub nawet szybciej, co oznacza brak selektywności.
Dlaczego pozostałe wartości są niewłaściwe w tym ujęciu?
- "35 A" i "50 A" są zbyt małe, więc w wielu przypadkach zwarć mogą nie zapewnić wymaganego odstępu czasowo-prądowego między aparatem poprzedzającym a B20.
- "80 A" może zapewniać selektywność, ale nie spełnia warunku "najmniejszego prądu znamionowego" – jest większe niż minimalnie wymagane wg tabeli.
Na egzaminie warto zapamiętać: selektywność dla konkretnej pary aparatów potwierdza się tabelą/wykresem producenta; samo "większe In" nie zawsze jest optymalnym i minimalnym doborem.
