KWALIFIKACJA ELM5 - CZERWIEC 2024



PYTANIE NR 29.

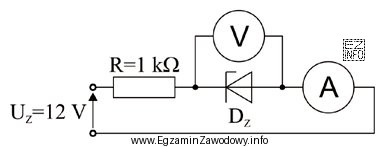

W przedstawionym układzie amperomierz wskazuje 7,3 mA. Która dioda Zenera została poddana pomiarom i ile wynosi wskazanie woltomierza?
W przedstawionym układzie amperomierz wskazuje 7,3 mA. Która dioda
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W przedstawionym układzie amperomierz wskazuje prąd 7,3 mA, a rezystor ma wartość 1 kΩ. Z prawa Ohma obliczamy napięcie na rezystorze, które wynosi 7,3 V. Następnie obliczamy napięcie na diodzie Zenera, odejmując napięcie na rezystorze od całkowitego napięcia zasilania (12 V). Otrzymujemy napięcie 4,7 V, co odpowiada diodzie Zenera BZX55C4V7. Dlatego poprawną odpowiedzią jest "BZX55C4V7, U=4,7 V".
