KWALIFIKACJA ELE5 - PAŹDZIERNIK 2016



PYTANIE NR 40.

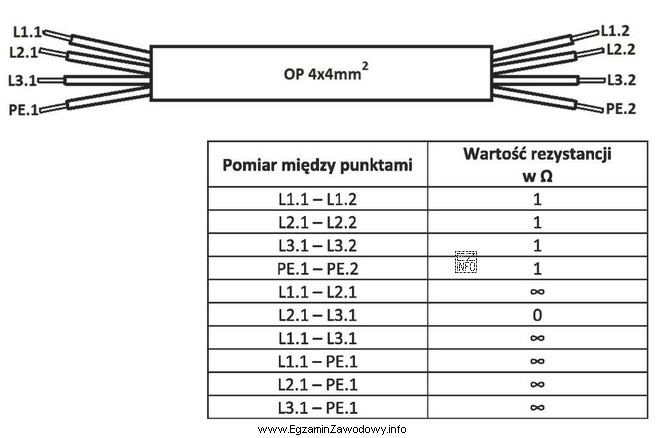

W przewodzie typu OP 4×4 mm2dokonano pomiarów rezystancji żył oraz rezystancji izolacji w układzie przedstawionym na rysunku. Na podstawie wyników pomiarów zamieszczonych w tabeli określ, których żył dotyczy uszkodzenie.
W przewodzie typu OP 4×4 mm<sup>2</sup>dokonano pomiarów
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Uszkodzenie dotyczy żył L2 i L3, ponieważ pomiar rezystancji między nimi wykazał wartość 0 Ω, co oznacza zwarcie. Pozostałe pomiary rezystancji między żyłami są zgodne z oczekiwaniami, co wskazuje na ich sprawność.
