KWALIFIKACJA MEC3 + MEC5 + MEC8 + MEC9 - CZERWIEC 2007



PYTANIE NR 31.

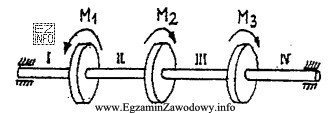

Wał napędowy przedstawiony na rysunku obciążono momentami M1, M2, M3 o tej samej wartości bezwzględnej. Moment skręcający jest
Wał napędowy przedstawiony na rysunku obciążono momentami M1,
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Moment skręcający w wałach jest wynikiem sumowania momentów działających na poszczególne odcinki wału. W przedziale II działają momenty M2 i M3, które mają tę samą wartość bezwzględną, ale przeciwny kierunek do momentu M1. W przedziałach I i IV działają pojedyncze momenty M1 i M3, a w przedziale III nie działa żaden dodatkowy moment. Zatem w przedziale II moment skręcający jest sumą momentów M2 i M3, co daje największą wartość momentu skręcającego na wał.
