Sterowanie oświetleniem z dwóch niezależnych miejsc realizuje się klasycznym układem schodowym. W takim rozwiązaniu stosuje się dwa łączniki schodowe (przełączniki), które mają po jednym zacisku wspólnym oraz dwa wyjścia przełączane. Pomiędzy łącznikami prowadzi się dwa przewody korespondencyjne (tzw. "przerzutowe"), które przenoszą aktualnie wybrany tor połączenia.
Logika działania jest następująca: przewód fazowy L doprowadza się na zacisk wspólny pierwszego łącznika. Z dwóch zacisków przełączanych pierwszego łącznika wychodzą dwa przewody korespondencyjne do odpowiednich zacisków przełączanych drugiego łącznika. Z zacisku wspólnego drugiego łącznika wychodzi przewód fazowy do oprawy oświetleniowej. Przewód neutralny N jest doprowadzony bezpośrednio do oprawy (nie jest elementem przełączanym w typowym układzie sterowania oświetleniem).

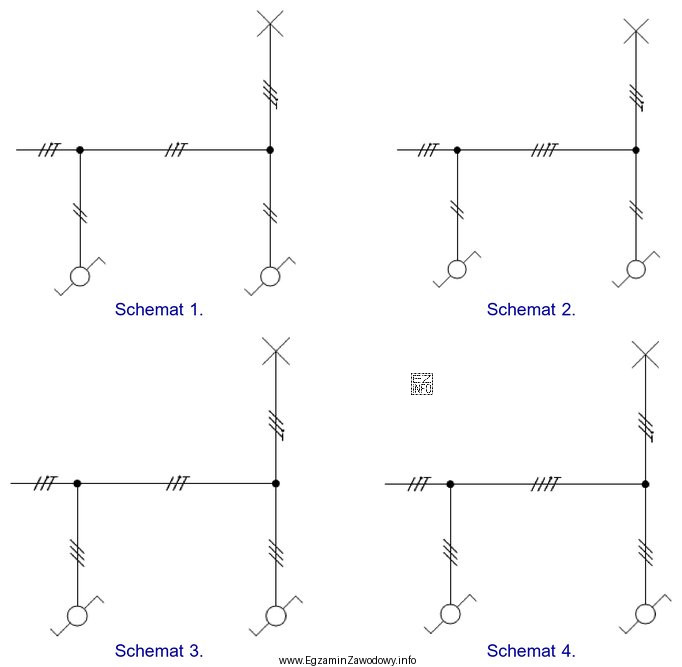

Dlaczego pozostałe schematy bywają błędnie wybierane?
- Schemat z jednym łącznikiem nie spełnia warunku sterowania z dwóch miejsc: zmiana stanu światła jest możliwa tylko lokalnie.
- Schemat "podobny" graficznie może w rzeczywistości przedstawiać inny układ (np. krzyżowy lub błędne połączenie korespondencji), gdzie nie ma poprawnej ciągłości toru fazowego w obu położeniach.
- Schemat rozłączający przewód neutralny lub rozłączający jednocześnie niewłaściwy przewód jest niezgodny z typową praktyką instalacyjną i powoduje, że oprawa może pozostawać pod potencjałem fazowym mimo zgaszenia, co utrudnia bezpieczną eksploatację i serwis.
Wskazówka egzaminacyjna: aby szybko zweryfikować układ schodowy na schemacie, śledź tor fazowy L od zasilania do oprawy i sprawdź, czy istnieją dwie alternatywne drogi połączenia przez korespondencję między łącznikami. Jeśli tak, to przełączenie dowolnego łącznika zawsze zmienia stan lampy.
