KWALIFIKACJA ELM3 - CZERWIEC 2022



PYTANIE NR 32.

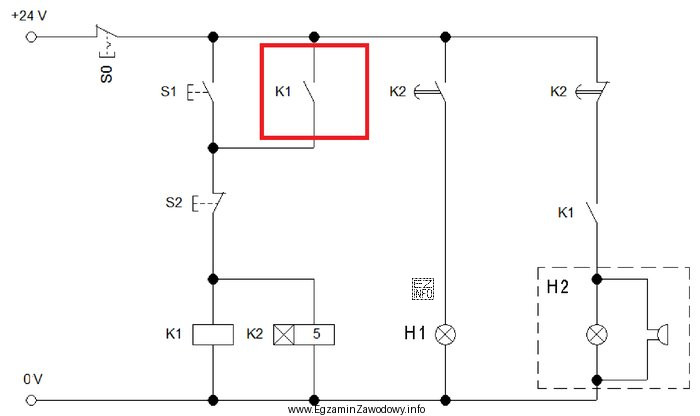

Zestyk K1 oznaczony na schemacie czerwoną ramką odpowiada za
Zestyk K1 oznaczony na schemacie czerwoną ramką odpowiada za
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zestyk K1 oznaczony na schemacie czerwoną ramką odpowiada za podtrzymanie zasilania cewek przekaźników K1 i K2. Po naciśnięciu przycisku S1, cewka przekaźnika K1 zostaje zasilona, co powoduje zamknięcie zestyku K1. Zamknięcie tego zestyku podtrzymuje zasilanie cewki przekaźnika K1 nawet po zwolnieniu przycisku S1, a także umożliwia zasilanie przekaźnika K2. W ten sposób zestyk K1 pełni funkcję podtrzymania zasilania dla obu przekaźników.
